¿Cómo seleccionar el bloque de válvulas?

Elbloque de válvulaes un componente clave en sistemas hidráulicos y sistemas de control de fluidos industriales. La exactitud de su selección está directamente relacionada con el rendimiento, la confiabilidad y la economía del sistema. Para mejorar la eficiencia laboral y reducir los costos, debemos aprender a seleccionar correctamente el bloque de válvulas.

1. Aclarar el propósito del bloque de válvulas en el equipo o dispositivo

Determine las condiciones de trabajo del bloque de válvulas, las propiedades del medio aplicable, la presión de trabajo, la temperatura de trabajo y el método de operación y control. Antes de seleccionar el bloque de la válvula, primero debemos comprender los requisitos de nuestra aplicación. ¿Cuál es el rango de temperatura y presión del fluido? ¿Qué tan grande es la velocidad de flujo? Todo esto es lo que debemos considerar.

2. Elija el tipo de bloque de válvula derecho

De acuerdo con los requisitos del sistema, elija el tipo de bloque de válvula derecho, como un bloque de válvula de cabeza única, un bloque de válvula de doble cabeza o un bloque de válvulas de cabeza múltiple. Los tipos de bloques de válvulas de uso común en sistemas hidráulicos incluyen bloques de válvulas de cartucho bidireccionales, bloques de válvulas integrados, etc.

3. Diseño y optimización estructural

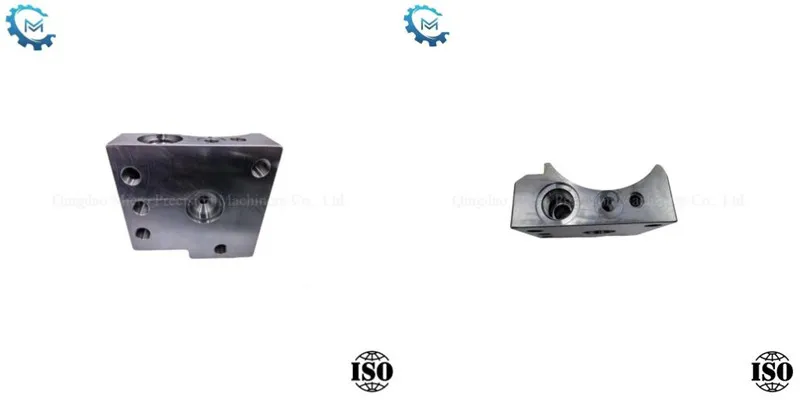

Apariencia y tamaño: elbloque de válvulaes generalmente un hexaedro rectangular, y también puede ser circular considerando la limitación del espacio de instalación.

Diseño del canal: el diámetro del canal principal debe determinarse en función de la velocidad de flujo y la velocidad de flujo. La velocidad de flujo del canal de presión no debe exceder los 8 m/s, y la velocidad de flujo del canal de aceite de retorno no debe exceder los 4 m/s.

Procesamiento y conexión: para reducir la pérdida de resistencia al flujo, el canal principal puede adoptar un diseño parcial a través del orificio; Los canales complejos deben evitarse tanto como sea posible para simplificar el procesamiento.

También se debe considerar el tipo de interfaz y el tamaño del bloque de la válvula, y debe coincidir con la interfaz de la tubería de aceite, la bomba de aceite, el actuador, etc. conectado a él. Por ejemplo, hay muchas especificaciones de interfaces roscadas comunes, y la conexión debe estar apretada para evitar fugas.

4. Considere la selección de material

La selección del material del bloque de la válvula depende de las propiedades del fluido y las condiciones del entorno de trabajo. Los materiales comunes incluyen hierro fundido, acero inoxidable, plástico, etc. Asegúrese de que el material seleccionado sea resistente a la corrosión, resistente a la alta temperatura y resistente al desgaste para garantizar la confiabilidad del bloque de válvulas en uso a largo plazo.

5. Método de instalación

Instalación del tipo de placa, instalación de apilamiento, etc. Si el equipo está limitado por el espacio, puede ser más adecuado para un bloque de válvulas de instalación de apilamiento compacto.

6. Requisitos funcionales

Ya sea que se trate de un sistema utilizado para diferentes funciones, como control de dirección, control de presión o control de flujo, es necesario seleccionar un bloque de válvula con la función correspondiente.
