¿Debería instalar la válvula de alivio antes o después de la válvula de retención?

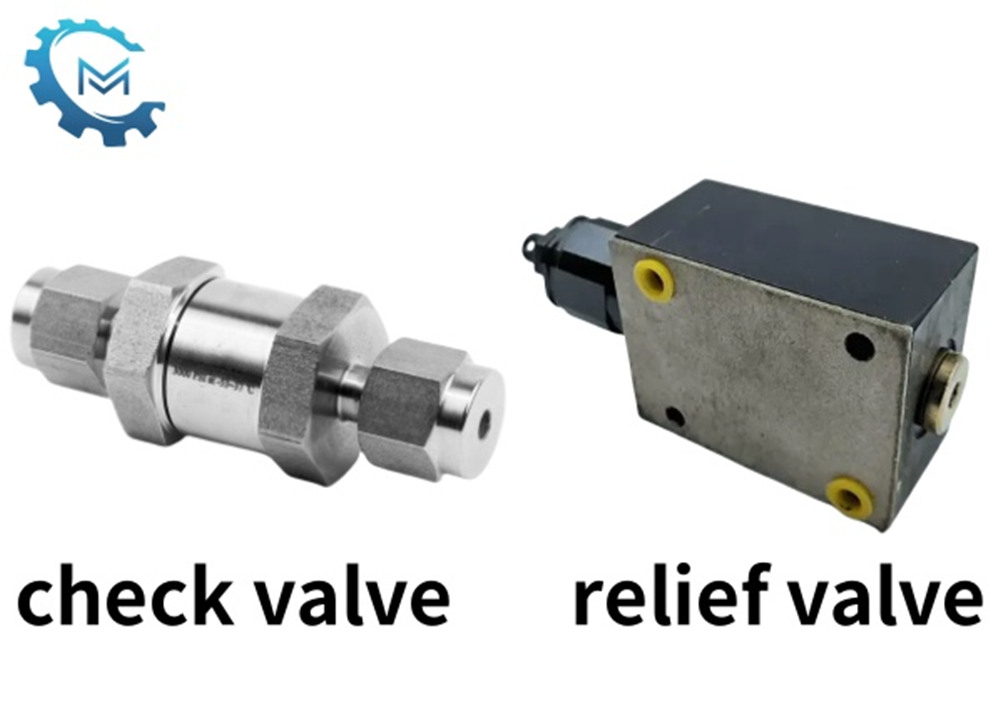

Como fabricante de equipos hidráulicos, a menudo pensamos en el orden de instalación de las válvulas de alivio y las válvulas de retención al diseñar sistemas hidráulicos. Ambas válvulas juegan un papel importante en los sistemas hidráulicos. La válvula de alivio se usa principalmente para proteger el sistema del daño causado por la presión excesiva, mientras que la válvula de retención se usa para evitar el flujo inverso del aceite.

¿Por qué la válvula de alivio a menudo es aguas arriba delcontrolador de el volumen?

Cuando la válvula de alivio se usa como la válvula de control de presión principal del sistema, generalmente está conectada en paralelo en la salida de la bomba hidráulica y antes de la válvula de retención. En este momento, la válvula de alivio monitorea y limita directamente la presión de salida de la bomba para evitar la presión excesiva causada por cambios repentinos de carga o bloqueo del sistema, y ​​proteger la seguridad de la bomba y la tubería. Esta regla de hierro se deriva de la lógica de seguridad del núcleo del sistema hidráulico: la salida de aceite a presión por la bomba de aceite solo puede ingresar al circuito del actuador controlado por la válvula de retención después de pasar a través de la válvula de alivio. Este diseño asegura que cuando la presión del sistema excede el valor establecido, la válvula de alivio puede guiar inmediatamente el exceso de flujo hacia el tanque de aceite para evitar sobretensiones de presión que dañan las tuberías o componentes.

Excepciones para situaciones especiales

Bajo ciertas condiciones de trabajo, la válvula de desbordamiento debe colocarse después de la válvula de retención. Por ejemplo, en un circuito de bloqueo hidráulico, a menudo se requiere una válvula de desbordamiento independiente detrás del dispositivo de bloqueo compuesto por dos válvulas de retención controladas hidráulicamente. Este diseño no solo garantiza el bloqueo confiable del actuador, sino que también puede controlar de forma independiente la presión de impacto al desbloquear.

Otro ejemplo es el circuito de suministro de aceite de algunos acumuladores. Cuando es necesario proteger los componentes aguas abajo del acumulador, la válvula de desbordamiento debe instalarse después de la válvula de retención. En este momento, la válvula de retención puede evitar que la energía del acumulador fluya hacia atrás, mientras que la válvula de desbordamiento posterior monitorea la presión de la cámara de trabajo en todo momento, formando un mecanismo de doble protección.

Conclusión

Comobloque de válvulaFabricante, somos conscientes de que la selección adecuada de la secuencia de instalación de válvulas de alivio y válvulas de retención es crucial para el funcionamiento estable del sistema hidráulico y la protección de los componentes. Al diseñar un sistema hidráulico, consideraremos exhaustivamente el equilibrio de todo el sistema hidráulico en función de las necesidades específicas y los escenarios de aplicación del sistema, y ​​seleccionaremos correctamente la secuencia de instalación para garantizar que el sistema hidráulico pueda funcionar de manera segura y eficiente.
