Tipos y características de los portavasos CNC Machine Tool？

Introducción

En el campo del mecanizado de precisión deMáquinas CNCLos portavasos son componentes clave que conectan herramientas y máquinas herramientas. Como una empresa especializada en mecanizado CNC, somos conscientes de que los diferentes tipos de titulares de herramientas tienen un profundo impacto en la eficiencia del mecanizado, la precisión y la calidad. Déjame presentarte los tipos comunes dePortureros de máquina herramienta de CNCy sus características únicas en detalle.

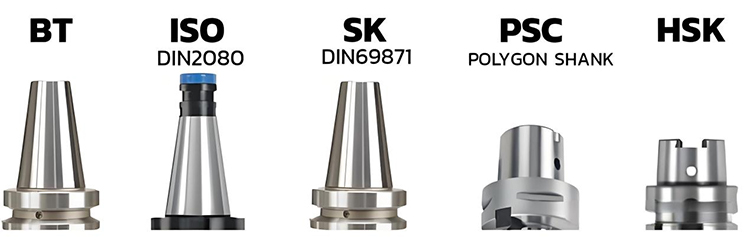

Los portavasos de herramientas generalmente se dividen en dos categorías de acuerdo con el cono del orificio de herramientas del huso del centro de mecanizado:

1. Terrestre de herramientas universales con huso con taper 7:24

El soportador de herramientas con cónico 7:24 utiliza una superficie cónica separada para el posicionamiento, y el mango cónico es más largo. La superficie del cono realiza simultáneamente dos funciones: posicionar el soporte de herramientas en relación con el centro del huso y transmitir el par a través de la fuerza de apriete.

Holding de herramientas universal con un cono de 7: 24. Suelen existir cinco estándares y especificaciones:

(1) Estándar internacional IS0 7388-1 (abreviado como IV o IT)

Características:

Se puede instalar una alta versatilidad en DIN 69871 y las máquinas de herramientas de cón de husillo ANSI/ASME.

(2) DIN estándar alemán 69871, estándar chino GB10944

(Abreviado como JT, SK, DIN, DAT o DV)

Características:

Las dimensiones de instalación son las mismas que las de los tenedores de herramientas ISO 7388-1, pero el valor D4 es mayor, lo que puede causar interferencia de instalación.

(3) Estándar estadounidense ANSI B5.50

Características:

Carece de una muesca de cuña y no se puede instalar en las máquinas herramientas DIN 69871 e ISO 7388-1, pero las dos últimas se pueden instalar en él.

(4) japonés estándar JIS B6339, (MAS BT, denominado BT)

Características:

BT Toolloder Taper es más corto que las tres tortureros de herramientas anteriores, y las dimensiones de instalación son diferentes, por lo que no se pueden reemplazar. La estructura simétrica lo hace más estable a altas velocidades que las otras tres portátiles de herramientas.

(5) Estándar alemán DIN 2080 (abreviado como NT o ST)

Método de tensión: el portavasos de tipo NT se aprieta mediante una varilla de extracción en una máquina herramienta tradicional, también conocida como ST en China

2.

(1) HSK Tooll porta

Los tenedores de herramientas de vacío HSK pueden mejorar la rigidez y la estabilidad del sistema y la precisión del producto durante el mecanizado de alta velocidad, y acortar el tiempo de reemplazo de la herramienta, desempeñando un papel importante en el mecanizado de alta velocidad.

Los tenedores de herramientas HSK están disponibles en varias especificaciones, como A, B, C, D, E y F. entre ellos, A, E y F se usan comúnmente en centros de mecanizado (cambio de herramienta automática).

Características: Tiene un cono de 1:10 y adopta un diseño de contacto de doble cara (es decir, el cono y la cara final están en contacto al mismo tiempo), proporcionando una mayor rigidez y precisión, especialmente adecuada para entornos de corte de alta velocidad.

(2) PSC Taper Shank (ISO26623)

Utiliza un diseño cónico corto (generalmente 1:10 con tapa), pero solo se conecta al huso a través del contacto de la superficie del cono. Algunos modelos pueden combinar el contacto con la cara final para mejorar la rigidez.

El objetivo de diseño es reducir el cambio en el espacio libre de la superficie del cono causado por la fuerza centrífuga durante la rotación de alta velocidad, pero su método de posicionamiento es más simple que HSK y se basa principalmente en la fuerza de fricción de la superficie del cónico.

Conclusión

Como fabricante dePortureros de máquina herramienta de CNC, siempre estamos comprometidos a proporcionar a los usuarios productos de manejo de herramientas de alta calidad y alto rendimiento. Por lo tanto, continuamos optimizando el diseño del producto y enriquecemos las categorías de productos para garantizar que cada mango de herramienta pueda funcionar en su mejor momento en mecanizado CNC, ayudando a los usuarios a alcanzar objetivos de mecanizado eficientes y precisos.
