Sello de aceite Serie RS

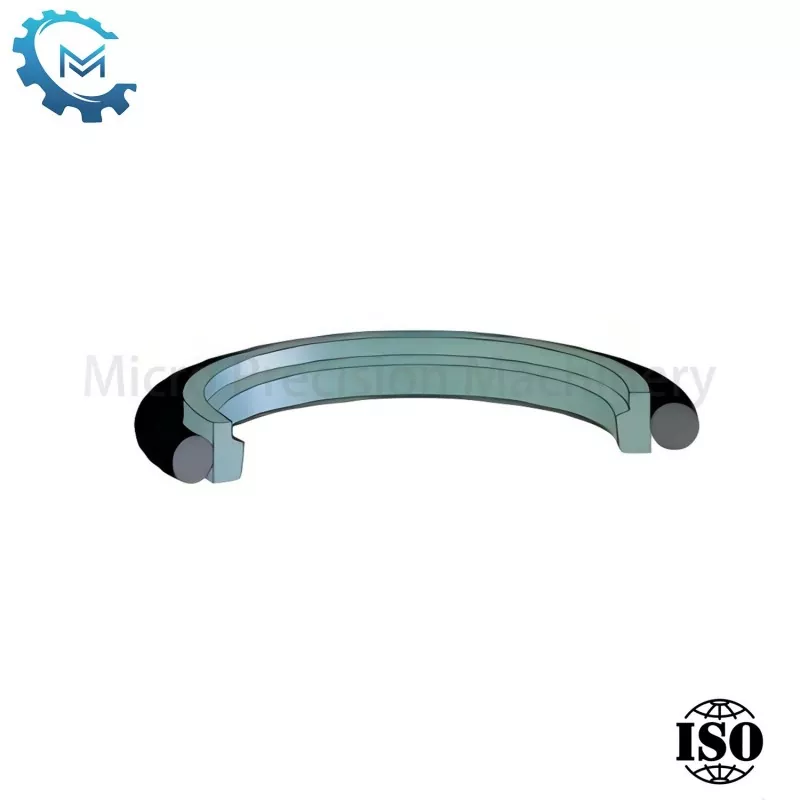

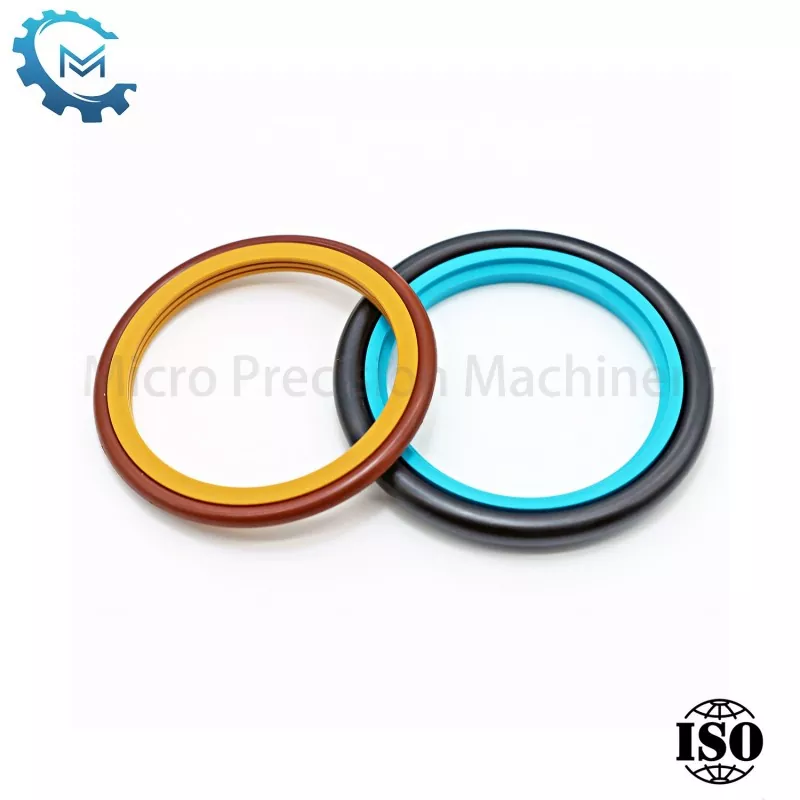

La serie RS de sellos de aceite, también conocida como anillo de sellado unidireccional del vástago del pistón, está compuesta por un anillo de PTFE de politetrafluoroetileno relleno antidesgaste y un anillo de sellado de caucho tipo O. El anillo tipo O proporciona elasticidad para compensar el desgaste del anillo escalonado de PTFE y solo tiene un efecto de sellado unidireccional.

Enviar Consulta

Descripción del Producto

Los sellos de simple efecto para vástagos de pistón en cilindros hidráulicos son componentes cruciales. Estos sellos están diseñados para evitar fugas de fluido en una dirección. Funcionan creando una barrera estrecha entre el vástago del pistón y la carcasa del cilindro.

La instalación y el mantenimiento adecuados de estos sellos son esenciales. La inspección periódica de desgaste y daños ayuda a garantizar que el cilindro hidráulico funcione sin problemas y sin pérdida de fluido. Cuando funcionan correctamente, los sellos del vástago del pistón de simple efecto contribuyen al rendimiento general y la confiabilidad del equipo hidráulico.

Parámetros del producto:

Características de la superficie de la ranura:

Finalizar	Rtmáx (um)	Ra (um)
Superficie Deslizante	≤2,5	0,05 - 0,3
RanuraInferior	≤6,3	≤1,6
Lado de la ranura	≤15	≤3

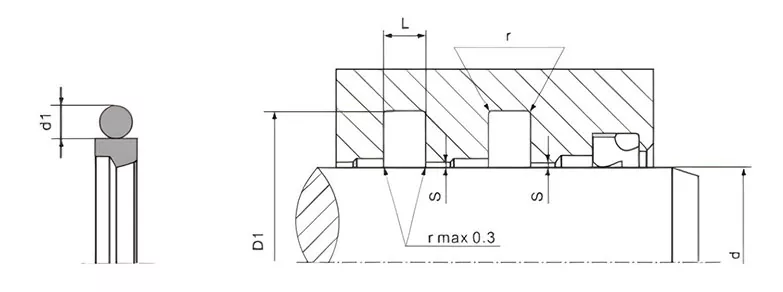

Diámetro del eje	Diámetro inferior	Ancho	Esquina redondeada	Smáx*			Junta tórica
Df8/h9	D1 H9	L+0.2	r	10MPa	20MPa	40Mpa	d1
3-7.9	D+4.9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10.7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20.5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24.0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27.3	9.5	2.5	0.70	0.50	0.30	8.40
>1000	D+38.0	13.8	3.0	1.00	0.70	0.60	12.00
