¿Cuál es la diferencia entre un extremo base del cilindro ensamblado y un extremo de base de cilindro soldado?

Como fabricante decilindros hidráulicos, Qingdao Micro Precision Machinery Co., Ltd.se ha comprometido a proporcionar a los clientes productos de cilindros hidráulicos de alta calidad. En el proceso de producción, el proceso de conexión de la base del cilindro es uno de los enlaces clave, y ensamblar la base del cilindro y soldar la base del cilindro son dos métodos de conexión comunes. Estos dos procesos tienen sus propias características y son adecuadas para diferentes escenarios de aplicación.

1. Distinción principal

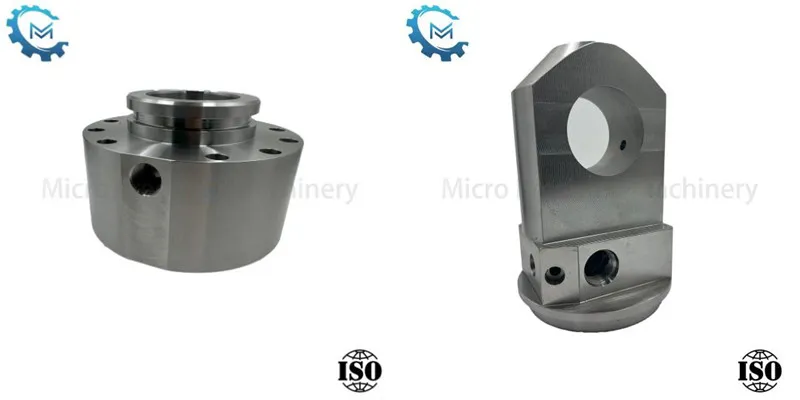

Método de conexión: el ensambladobase de cilindrosse fija a la base del cilindro y al barril del cilindro por medios mecánicos como pernos, bridas y abrazaderas. La base del cilindro soldado está soldada a la base del cilindro y el barril del cilindro mediante procesos de soldadura (soldadura TIG, soldadura por arco sumergido, etc.).

Desmontaje: la base de cilindro ensamblada se desmonta para una fácil reparación o reemplazo de piezas. La base de cilindro soldada no se desmonta y debe reemplazarse en su conjunto o cortar para reparar.

Sellado: la base del cilindro ensamblada se basa en sellos (como juntas tóricas y juntas), y existe un riesgo de fuga (especialmente bajo alta presión o cuando los sellos están envejecidos). La soldadura de la base del cilindro soldado forma directamente un sello, con un bajo riesgo de fuga, y es más adecuado para entornos de alta presión.

Resistencia y rigidez: la base de cilindro ensamblada está limitada por la resistencia de los pernos/bridas y tiene una resistencia de impacto débil. La base de cilindro soldada tiene una alta resistencia estructural general y es más resistente al impacto y la deformación.

2. Análisis de diferencias específicas

(1) Requisitos de estructura y proceso

Ensamblar la base del cilindro

Proceso clave: el final del cilindro debe procesarse con hilos o agujeros de brida (requisitos de precisión IT7 nivel). La precarga del perno debe controlarse con precisión (como el par M24 Bolt 200-250n · m).

Diseño del sello: se debe colocar una ranura de sellado en la superficie de la articulación y se debe instalar una junta tórica (los materiales comúnmente utilizados son NBR o fluororuber).

Soldar la base del cilindro

Proceso clave: el bisel debe limpiarse antes de soldar (sin manchas de aceite o óxido). Los parámetros de soldadura están estrictamente controlados (como la corriente 180-220A, el flujo de gas de argón 10-15L/min). Se requiere recocido de alivio del estrés después de la soldadura (600-650 ℃ durante 2 horas).

(2) Comparación de rendimiento

La presión máxima de la base del cilindro ensamblada es ≤25MPA (dependiendo de la resistencia del sello y los pernos, y la base de cilindro soldada es ≥35MPa (la resistencia de la soldadura está cerca del material base).

Resistencia a la fatiga, los pernos de la base del cilindro ensamblado son fáciles de aflojar y deben verificarse regularmente; La estructura general de la base de cilindros soldada es estable y tiene una vida útil de fatiga larga.

(3) Ejemplos de escenarios de aplicación

Escenarios aplicables para la base de cilindro ensamblado

Sistema hidráulico de la máquina herramienta: baja presión (10-15MPA), los sellos deben reemplazarse regularmente.

Banco de prueba: requiere un desmontaje rápido para ajustar la longitud del cilindro o reemplazar los accesorios.

Equipo de bajo costo: reduce la inversión en procesos de soldadura, como cilindros hidráulicos para maquinaria agrícola.

Escenarios aplicables para la base de cilindro soldado

Cilindro hidráulico de excavadores: soporta cargas de impacto frecuentes (como la excavación de rocas), y requiere una estructura de alta rigidez.

Molino de rodadura metalúrgica: alta temperatura y alta presión (temperatura del aceite ≥80 ℃, presión 30mPa), confiando en el sellado de soldadura.

Equipo de aguas profundas: bajo alta presión hidrostática, la confiabilidad de la estructura soldada es mejor que la conexión mecánica.

Conclusión

En resumen, ya sea soldando elbase de cilindroso ensamblar la base del cilindro, estamos comprometidos a garantizar la calidad y el rendimiento de los productos a través de tecnología y procesos avanzados.
