¿Análisis de razones y soluciones para la autodescencia del cilindro hidráulico en el sistema hidráulico?

Introducir

Cilindros hidráulicosson actuadores comúnmente utilizados en sistemas hidráulicos. Su estabilidad operativa afecta directamente el rendimiento de todo el sistema. Hoy, discutamos los problemas comunes con la operación de cilindro hidráulico. ¿Por qué a menudo bajan solos cuando se bloquean? Primero, discutamos la estructura y el principio de funcionamiento de los cilindros hidráulicos.

1. Estructura del cilindro hidráulico y principio de funcionamiento

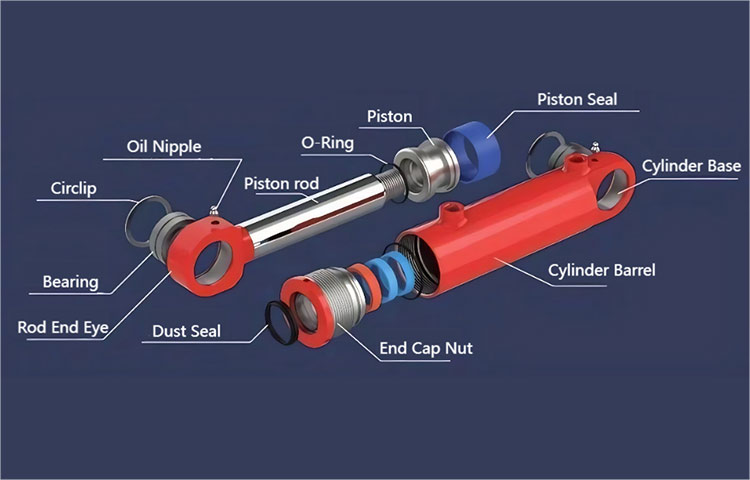

A cilindro hidráulicoTípicamente consiste en una tapa del extremo trasero, barril de cilindro, varilla de pistón, conjunto de pistón y tapa del extremo frontal. Para evitar la fuga de aceite del cilindro o desde la cámara de alta presión hasta la cámara de baja presión, se instalan sellos entre el barril del cilindro y la tapa del extremo, el pistón y la varilla de pistón, el cañón de pistón y cilindro, y la varilla del pistón y la tapa del extremo frontal. También se instala un protector contra el polvo en el exterior de la tapa del extremo frontal. Para evitar que el pistón golpee la cabeza del cilindro cuando se retraiga rápidamente hasta el final de su carrera, se instala un dispositivo de amortiguación al final del cilindro hidráulico. También se puede requerir un dispositivo de escape.

alt. Estructura de cilindro hidráulico

2. Circuito de cilindro hidráulico general

En un sistema hidráulico, cuando un cilindro hidráulico se extiende a cierta longitud, ya no necesita moverse y solo necesita mantenerse en una determinada posición durante un cierto período de tiempo. En este punto, se puede usar una válvula de control direccional o un bloqueo hidráulico para mantener el cilindro en su lugar. El circuito hidráulico general es el siguiente:

ALT. Circuito de cilindro hidráulico

3. Análisis de las razones por las cuales el cilindro hidráulico desciende automáticamente

La barra del pistón delcilindro hidráulicose retrae bajo la acción de la fuerza externa. De acuerdo con la estructura y el principio de funcionamiento del cilindro hidráulico, podemos analizar que la razón fundamental de la retracción del cilindro hidráulico es que el volumen del aceite hidráulico en la cámara sin varillas ha disminuido. Las posibles razones para la disminución del volumen del aceite hidráulico en la cámara sin varilla son las razones por las cuales el cilindro hidráulico desciende automáticamente:

(1) Fuga interna del cilindro hidráulico. El aceite en la cámara sin varilla del cilindro hidráulico fluye hacia la cámara de la varilla a través del sello del pistón.

(2) Fuga en la cubierta delantero del cilindro hidráulico. El aceite hidráulico en la cámara sin varilla se filtra hacia el exterior a través de la cubierta trasera. Esta es una fuga externa y es fácil de verificar.

(3) El aceite hidráulico en la cámara sin varilla fluye a través del puerto de aceite. Esto se puede dividir en varias situaciones:

A) Fuga de aceite desde la junta de tubería del puerto de aceite o tubo de aceite hidráulico. Esta es también una fuga externa y es fácil de verificar.

b) En el circuito utilizando el bloqueo neutral de la válvula de inversión, la válvula de inversión puede no devolver completamente a la posición neutral, o el sello neutro puede ser pobre.

c) En el circuito que utiliza el bloqueo hidráulico, el anillo de bloqueo hidráulico puede estar dañado o la posición neutra de la válvula de inversión puede estar mal seleccionada. (4) La fuga de aceite del cilindro hidráulico también se considera fuga externa, lo cual es fácil de observar y la posibilidad es generalmente muy pequeña.

4. Solución

(1) La fuga interna del cilindro hidráulico puede ser causada por el envejecimiento del anillo de sello. El anillo de sello debe ser reemplazado o una estructura de sellado más razonable debe rediseñarse.

(2) Lo mismo se aplica a las fugas de la tapa del extremo trasero del cilindro hidráulico. Es necesario reemplazar el sello o rediseñar una estructura de sellado más razonable.

(3) Cuando la junta de la tubería de aceite gotea aceite, verifique si el anillo de sello de la junta está dañado. Reemplace el sello o reemplace la junta.

(4) En el circuito utilizando el bloqueo central de la válvula de inversión, el sello central no es bueno. En general, es causado por manchas de aceite u otras impurezas que hacen que el núcleo de la válvula no se mueva en su lugar, o el resorte está atascado o roto, lo que hace que no pueda regresar a la posición central. El personal profesional debe reparar o reemplazar la válvula de inversión. Si el requisito de mantenimiento de la presión es relativamente alto, puede considerar reemplazar el bloqueo hidráulico.

(5) En el circuito bloqueado por el bloqueo hidráulico, la válvula de función neutra con los puertos cerrados A y B no se puede usar, porque el cierre de los puertos A y B puede hacer que la válvula unidireccional de control hidráulico aún se abra en ambas direcciones y no desempeñe el papel de bloqueo. Además, el bloqueo o impurezas de la cerradura hidráulica también puede hacer que el bloqueo hidráulico no pueda cerrarse por completo, lo que resulta en fugas.

Resumen

Cilindros hidráulicosSon actuadores críticos en los sistemas hidráulicos y su estabilidad es esencial para el rendimiento del sistema. Un problema común es el descenso automático no deseado de los cilindros hidráulicos cuando están bloqueados en su posición. Este problema surge debido a fugas internas o externas, como fallas en el sello del cilindro, fugas en las tapas de los extremos o aceite hidráulico que se escapa a través del puerto de aceite. Además, el funcionamiento inadecuado de las válvulas de control direccional o los bloqueos hidráulicos, como una posición neutral incompleta, desgaste del sello o selección incorrecta de la válvula, puede contribuir al problema. Las soluciones incluyen reemplazar sellos dañados, reparar o reemplazar válvulas defectuosas, garantizar la selección adecuada del bloqueo hidráulico y mantener la limpieza del sistema para evitar la contaminación. Abordar estos factores garantiza un funcionamiento fiable del cilindro hidráulico y evita movimientos involuntarios.
